Блок цилиндров Isuzu 4HK1 «голый»: правильная сборка и установка

Если вашему двигателю Isuzu 4HK1 требуется капитальный ремонт, одним из ключевых решений становится выбор «голого» блока цилиндров. В отличие от шорт-блока или лонг-блока, голый блок поставляется без поршневой группы и коленчатого вала — эти компоненты приобретаются отдельно и устанавливаются в процессе сборки. Такой подход дает возможность контролировать качество каждого элемента и подбирать комплектующие под конкретные условия эксплуатации .

Модификации двигателя 4HK1

Двигатель Isuzu 4HK1 выпускается в нескольких модификациях, отличающихся мощностью и экологическими стандартами:

Технические характеристики всех модификаций: рядный 4-цилиндровый дизель, рабочий объем 5.193 литра, диаметр цилиндра 115 мм, ход поршня 125 мм, система впрыска Common Rail .

Особенности «голого» блока цилиндров 4HK1

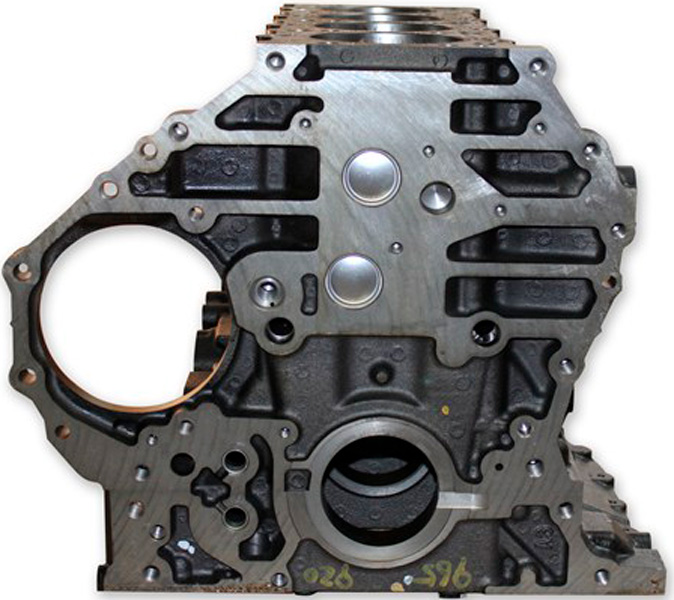

Блок цилиндров 4HK1 изготовлен из высокопрочного чугуна, имеет жесткую симметричную конструкцию, где центр коленчатого вала является центром блока. Это обеспечивает высокую надежность даже при интенсивной эксплуатации . В голом виде блок поставляется без поршней, колец, шатунов и коленчатого вала. Вам необходимо отдельно заказать:

• Поршневую группу: поршни (алюминиевые, автотермические с термострингером), поршневые кольца, пальцы

• Коленчатый вал: прошедший термообработку (туфридинг)

Правильная сборка блока: пошаговое руководство

Сборка двигателя 4HK1 — ответственный процесс, требующий внимания к деталям. Особое значение имеют два момента: установка заглушек масляных каналов и моменты затяжки резьбовых соединений.

Установка заглушек масляных каналов

Главный нюанс при сборке голого блока 4HK1 — правильная установка заглушек в масляных каналах. Блок имеет несколько масляных магистралей, которые после сборки должны быть герметично закрыты. При неправильной установке заглушек:

• Падает давление масла

• Повышается износ коренных и шатунных вкладышей

• Возможен масляный голод в критических узлах

Рекомендация: перед установкой заглушек очистите каналы от загрязнений, используйте фиксатор резьбы (анаэробный герметик) и строго соблюдайте моменты затяжки. Если вы не уверены в своих силах — доверьте эту работу профессионалам.

Моменты затяжки

Критически важный момент — затяжка головки блока цилиндров (ГБЦ). По заводским инструкциям для 4HK1 момент затяжки составляет 20 кгс·м + доворот на 90° . Однако практика показывает, что при использовании неоригинальных прокладок или в условиях изношенных цилиндров этот угол может быть недостаточен. Опытные механики иногда добавляют 10–15° доворота, чтобы обеспечить нужную компрессию .

Основные моменты затяжки для 4HK1:

• Головка блока цилиндров: 20 кгс·м + 90° (допускается корректировка)

• Сливная пробка масляного поддона: 8.5 кгс·м

• Крышки коренных подшипников: по спецификации (ступенчатый метод)

• Шатунные болты: по спецификации (пластическая деформация)

На какую технику устанавливается 4HK1

Двигатель 4HK1 широко используется в грузовых автомобилях Isuzu (серии NQR/NPR) и строительной технике ведущих брендов :

Каталожные номера блока цилиндров 4HK1

При заказе «голого» блока цилиндров для 4HK1 используйте следующие артикулы:

⚠️ Важно: при заказе блока цилиндров всегда сверяйте каталожный номер по шильдику вашего двигателя или по каталогу производителя техники. Использование правильного номера гарантирует полную совместимость.

Преимущества сборки из голого блока

Покупка голого блока с отдельной установкой поршневой группы и коленвала дает владельцу техники несколько преимуществ:

• Контроль качества: вы самостоятельно выбираете производителя поршней, колец и коленвала

• Гибкость: можно подобрать поршневую группу под конкретные условия работы (город, бездорожье, высокая нагрузка)

• Экономия: в некоторых случаях дешевле, чем покупка готового шорт-блока

Заключение

Голый блок цилиндров Isuzu 4HK1 — это основа для качественного капитального ремонта. При сборке особое внимание уделяйте установке заглушек масляных каналов и моментам затяжки, особенно головки блока (20 кгс·м + 90°). При заказе используйте каталожные номера 8982045280, 8982045290 или 8980083630 и указывайте модификацию вашего двигателя (4HK1E4NC, 4HK1E4CC или 4HK1E5CC).

Остались вопросы по подбору голого блока цилиндров 4HK1 или комплектующих для сборки? Напишите нам — поможем подобрать правильную модификацию!
